懸臂吊，作為一種結構緊湊、操作靈活的輕型起重設備，在現代工業生產、物流倉儲、設備維修及裝配等場景中扮演著至關重要的角色。它以其獨特的結構設計，實現了對特定區域內物料高效、精準的搬運與定位。

一、 基本結構與工作原理

懸臂吊的核心結構通常由以下幾個部分組成：

1. 立柱：作為設備的支撐主體，固定于地面或墻體，承受全部載荷。
2. 懸臂：連接在立柱上，可圍繞立柱進行旋轉（旋轉式）或沿固定軌道移動（壁掛式/移動式），是其實現覆蓋范圍的關鍵部件。懸臂通常設計為工字鋼或箱型梁結構，確保足夠的強度和剛度。
3. 起重機構：安裝在懸臂末端軌道上的電動葫蘆或環鏈葫蘆，負責貨物的垂直起升與水平移動。
4. 回轉機構：驅動懸臂旋轉的部件，通常采用手動推拉或電動驅動方式，實現工作區域的360度覆蓋。
5. 電氣控制系統：控制起重機的起升、運行和回轉動作，確保操作安全與平穩。

其工作原理簡單而高效：操作人員通過控制系統，驅動電動葫蘆在懸臂軌道上水平移動至貨物上方，進行垂直起吊，然后通過推動懸臂旋轉或電動驅動，將貨物運送至目標位置并放下。整個過程在一個以立柱為中心的圓形或扇形區域內完成。

二、 主要類型與特點

根據安裝和使用方式的不同，懸臂吊主要分為以下幾類：

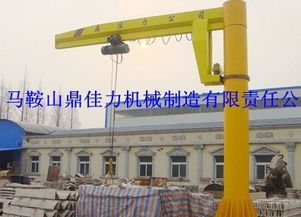

• 柱式懸臂吊：立柱固定于地面，是最常見的類型。結構穩固，覆蓋范圍大，適用于車間中部的工作站。
• 壁掛式懸臂吊：立柱固定在墻壁或廠房立柱上，節省地面空間，適用于沿墻區域的物料搬運。
• 移動式懸臂吊：整個起重機安裝在可移動的底盤上，靈活性極高，可在不同工位間轉移，適用于維修車間或臨時作業場合。
• 折臂式懸臂吊：懸臂設計為可折疊或伸縮，進一步擴大了工作范圍，適用于空間受限或需要跨越障礙的復雜環境。

其共同特點是：結構輕巧、占地面積小、操作靈活、起重量適中（通常為0.125噸至5噸）、性價比高。

三、 核心優勢與應用領域

核心優勢：
1. 高效省力：替代傳統人力搬運，極大減輕勞動強度，提升工作效率數倍。
2. 精準定位：結合葫蘆的微動性能和懸臂的靈活回轉，可實現毫米級的精確定位，特別適合裝配、對位等精細作業。
3. 空間利用率高：無需復雜軌道和高大廠房結構，充分利用垂直與弧形空間，不干擾地面交通。
4. 投資與維護成本低：相對于橋式起重機等大型設備，其采購、安裝和維護成本都更具經濟性。

典型應用領域：

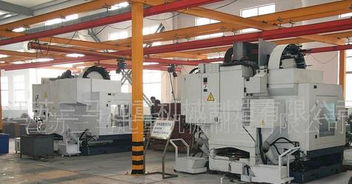

- 機械加工車間：用于機床的上料、下料及模具更換。
- 裝配生產線：搬運零部件到裝配工位。
- 倉儲物流：在貨架間或裝卸平臺進行小批量貨物轉運。
- 設備維修區：吊運設備部件進行維護和檢修。
- 實驗室、工作站：搬運精密儀器或實驗材料。

四、 選型與安全使用要點

選型考慮因素：
- 起重量與工作半徑：根據最重工件和需要覆蓋的最遠距離確定。
- 安裝環境：考慮地面承重、空間高度、是否有墻體可依托等。
- 使用頻率與驅動方式：頻繁使用可選電動旋轉，偶爾使用手動推拉更經濟。
- 特殊需求：如防爆、潔凈室、低凈空等特殊環境需選擇對應型號。

安全使用要點：
1. 嚴禁超載：務必在額定起重量范圍內作業。
2. 規范操作：平穩起吊，避免斜拉斜吊，旋轉時注意區域內人員和障礙物。
3. 定期檢查與維護：對鋼結構、連接件、鋼絲繩/鏈條、制動器及限位裝置進行定期檢查保養。
4. 操作人員培訓：操作者應熟悉設備性能和安全規程。
5. 安裝牢固：確保立柱基礎或墻體固定滿足承重要求。

###

懸臂吊作為一款經典的輕型起重解決方案，以其卓越的靈活性、經濟性和實用性，持續為眾多行業的生產效率提升和作業條件改善貢獻力量。正確選型、規范安裝與安全操作，是充分發揮其效能、保障生產安全的基礎。在追求精益生產和智能制造的今天，懸臂吊依然是車間內不可或缺的“得力助手”。
